Fondazzjoni Ċatta u Stabbli għal Robots u Sistemi ta 'Awtomazzjoni
It-tagħmir ta 'preċiżjoni jeħtieġ wiċċ ta' immuntar stabbli ħafna u ċatt biex jiżgura pożizzjonar preċiż u ripetibbiltà. Ilna nipmanifatturaw għodda u pjanċi tal-immuntar mill-2011 u fornejna pjanċi tal-immuntar ta 'preċiżjoni lil Sany Heavy Industry, li s-sistemi robotiċi u ta' awtomazzjoni tagħha jitolbu preċiżjoni stretta tal-allinjament. Din l-esperjenza tappoġġja l-kapaċità tagħna fi strutturi bażi ta'-preċiżjoni għolja.

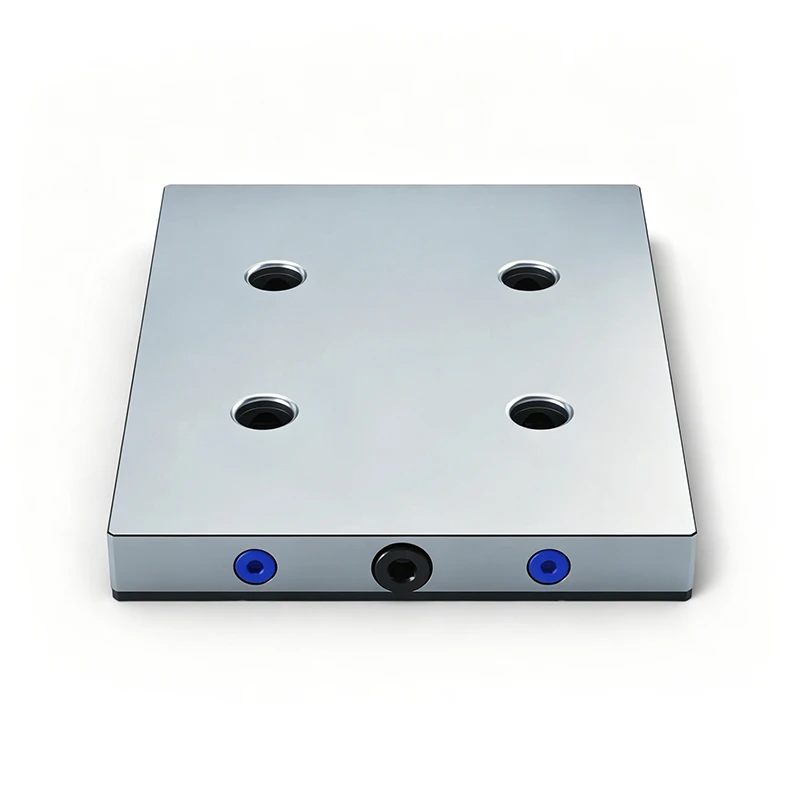

Din il-Pjanċa tal-Bażi tal-Pożizzjonament tintuża f'postijiet tax-xogħol tar-robot, linji ta 'produzzjoni awtomatizzati, attrezzaturi ta' għodda ta 'preċiżjoni, u tagħmir tal-ittestjar. Iservi bħala l-pedament strutturali għall-attrezzaturi, sensuri u komponenti tal-moviment, u jiżgura installazzjoni stabbli u pożizzjonament ripetibbli.
Il-materjali jinkludu azzar 45#, aluminju 6061, u azzar irrumblat kiesaħ-Q235B, magħżul biex jibbilanċja r-riġidità, il-makkinarju u r-reżistenza għall-korrużjoni.
Makkinar ta'-Preċiżjoni Għolja - Appoġġjata minn Data
Il-proċessi tal-magni tagħna jiżguraw kontroll strett tal-flatness, il-ġeometrija u l-eżattezza tal-pożizzjonament.
Din il-Pjanċa Bażi tal-Pożizzjonament għandha tolleranza ta 'flatness ta' Inqas minn jew ugwali għal 0.02 mm għal kull 100 mm, li tiżgura wiċċ ta 'referenza stabbli għall-assemblaġġ ta' preċiżjoni.
L-eżattezza tal-pożizzjoni tat-toqba hija kkontrollata f'Inqas minn jew ugwali għal 0.03 mm għal allinjament affidabbli tal-apparat.
Il-paralleliżmu u l-kwadru jinżammu f'Inqas minn jew ugwali għal 0.03 mm biex tiġi żgurata konsistenza strutturali fil-pjanċa kollha.
Il-ħxuna tal-pjanċa tvarja minn 8-30 mm, b'personalizzazzjoni disponibbli għal tagħbija itqal jew applikazzjonijiet ta'-riġidità għolja.
Il-ħruxija tal-wiċċ hija kkontrollata f'Ra Inqas minn jew ugwali għal 1.6–3.2 μm, skont ir-rekwiżiti tal-irfinar. It-trattamenti tal-wiċċ jinkludu anodizzar, kisi ta 'trab elettrostatiku, ossidu iswed, u kisi taż-żingu.
Il-firxa tat-temperatura operattiva hija -20 grad sa 60 grad.
Pjattaforma ta 'Immuntar affidabbli għal Sistemi ta' Awtomazzjoni ta 'Preċiżjoni
- Aħna nipprovdu aktar minn pjanċi-na nwasslu pedamenti ta' immuntar stabbli u preċiżi għal sistemi industrijali.
- Din il-Pjanċa tal-Bażi tal-Pożizzjonament tintuża biex twaħħal attrezzaturi, klampi, sensuri, attwaturi u komponenti robotiċi. Huwa adattat għal bażijiet robotiċi, moduli servo, u assemblaġġi awtomatizzati ta 'stazzjonijiet tax-xogħol.
- Hija mfassla biex iżżomm stabbiltà dimensjonali fit-tul-taħt tagħbija mekkanika ripetuta.
- B'aktar minn għaxar snin ta' esperjenza mill-2011, aħna impenjati li nwasslu-komponenti bażi ta' preċiżjoni għolja li jiżguraw preċiżjoni u stabbiltà fis-sistemi ta' awtomazzjoni.
Parametri tal-qalba
|
Parametru |
Speċifikazzjoni / Medda |
|
Materjal |
45# Azzar / 6061 Aluminju / Q235B -Azzar irrumblat kiesaħ |
|
Flatness |
Inqas minn jew ugwali għal 0.02 mm / 100 mm |
|
Tolleranza tal-Pożizzjoni tat-Toqba |
Inqas minn jew ugwali għal 0.03 mm |
|
Ħruxija tal-wiċċ |
Ra Inqas minn jew ugwali għal 1.6–3.2 μm |
|
Ħxuna tal-Pjanċa |
8–30 mm (Personalizzabbli) |
|
Paralleliżmu / Squareness |
Inqas minn jew ugwali għal 0.03 mm |
|
Trattament tal-wiċċ |
Anodizzat / Kisi tat-Trab / Ossidu Iswed / Kisi taż-żingu |
|
Temperatura tax-Xogħol |
-20 grad sa 60 grad |
|
Applikazzjoni |
Bażi ta 'Robot / Pjanċa ta' Fixture ta 'Għodda / Pjanċa ta' Immuntar ta 'Servo / Bażi ta' Workstation ta 'Awtomazzjoni |
